Описание
Оптическая муфта FOSC A8 предназначена для установки в местах распределения большого количества оптических кабелей малой емкости. Основное применение – использование на сетях GPON FTTH в сегменте распределения. В зависимости от проектного решения, муфту А8 можно использовать при прокладке воздушным методом: на опоре или на тросу, в грунте, в кабельной канализации, на стенах зданий, для установки в специализированных шкафах.
Возможности

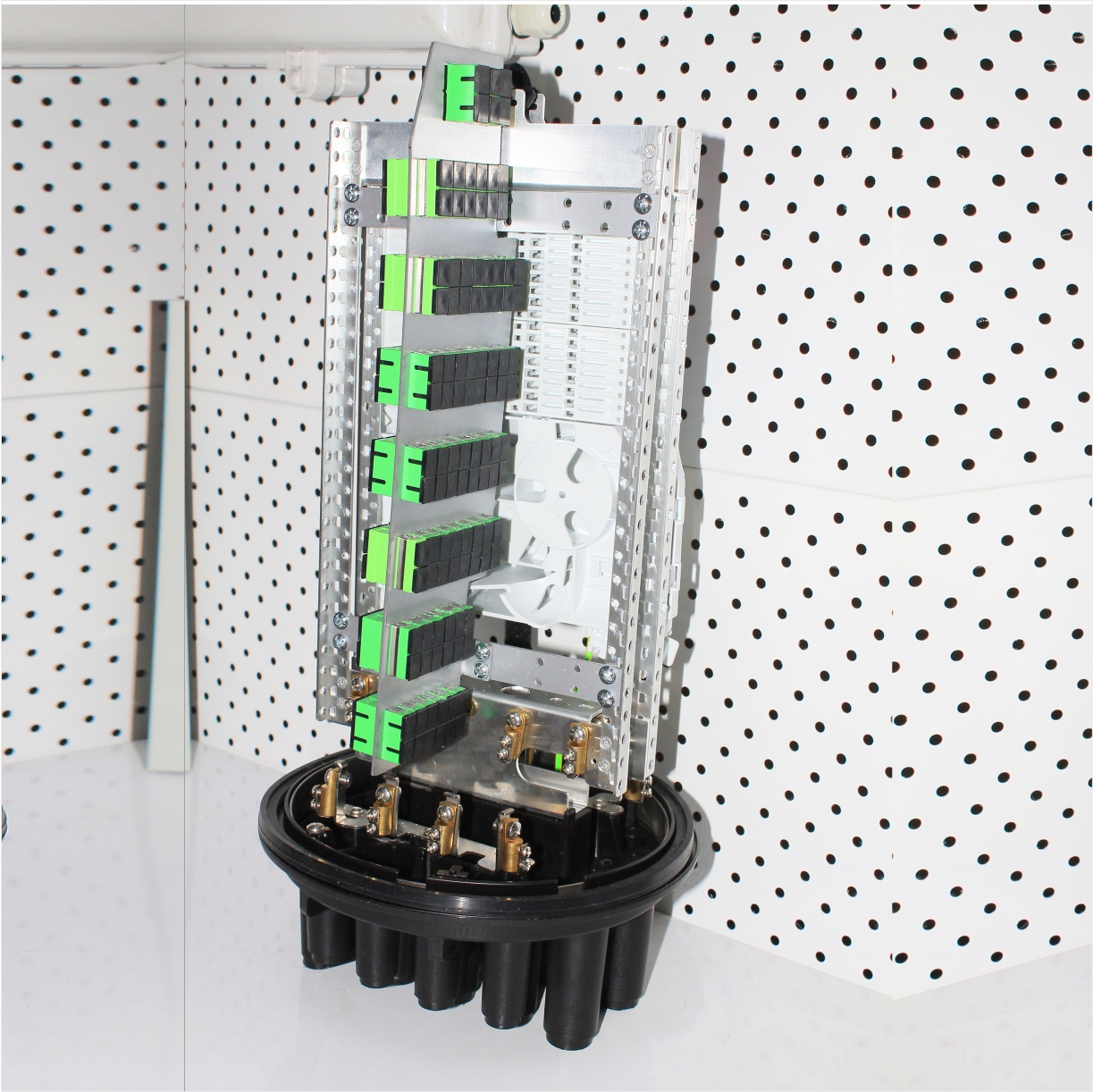

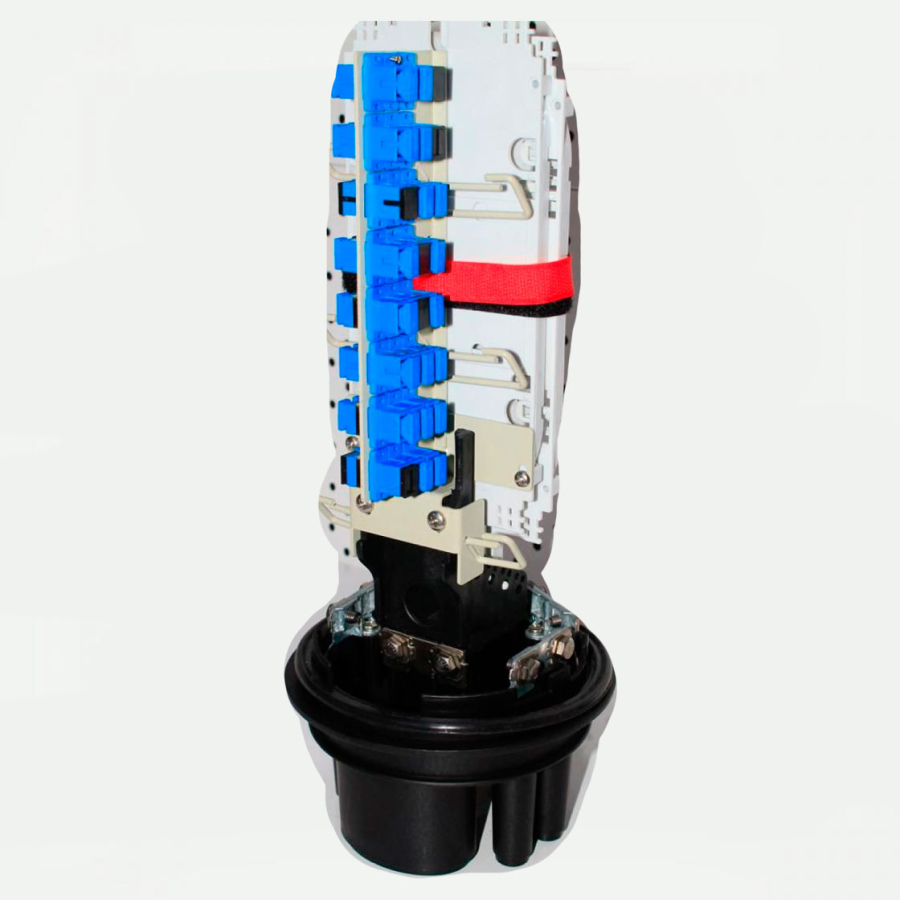

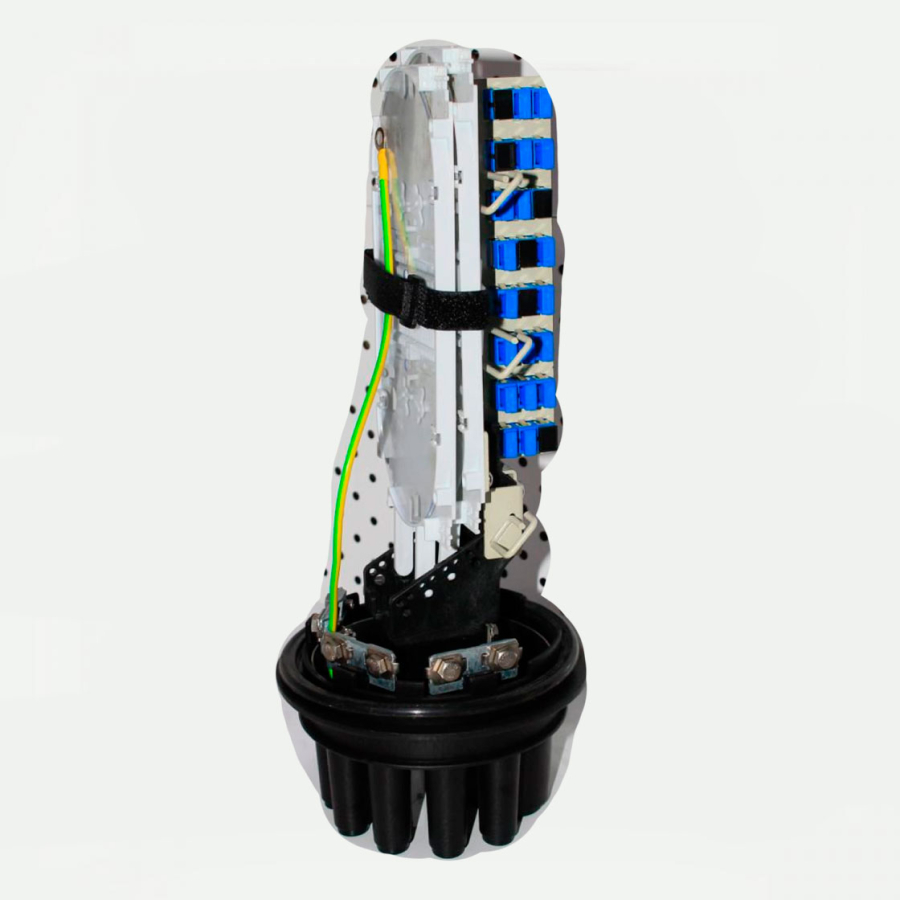

Муфта выполнена в купольном исполнении и имеет 9 кабельных вводов, что позволяет использовать ее в качестве тупиковой, разветвительной. Корпус муфты изготовлен из высокопрочного пластика. Конструкция муфты имеет возможность легкого многократного доступа внутрь к кассетам; совместима с любыми типами волоконно-оптических кабелей (с одной/двумя оболочками, с одним/двумя силовыми элементами, бронированный и т. д.), а также приспособлена для укладки транзитного волокна. Герметизация кабельных вводов осуществляется при помощи термоусаживаемого не армированного материала с клеевой прослойкой. Конструкция муфты позволяет крепить ЦСЭ и периферийные силовые элементы сращиваемых ОК. В случае ввода в муфту бронированных кабелей имеется возможность через шпильку заземления и индивидуальных оконеченных проводников заземления (входят в комплект поставки в зависимости от заказа) заземлять бронированные кабеля. Муфта оснащается пластмассовым универсальным кронштейном, на котором можно установить до 3-х кассет по 24 волокна каждая. При необходимости выкладки большого запаса оптических модулей (как прямых, так и транзитных), а также для возможности установки оптических сплиттеров и их подключение через адаптеры SC. На корпусе муфты расположен клапан под насос для возможности подачи воздуха в муф
Характеристики
Габаритные размеры – 420х180 мм; Максимальная емкость – 72 сварок (3 кассеты по 24 сварки); Максимальное количество кабельных вводов – 9 (8 круглых под диаметр кабелей 5-10 мм и 1 овальный под кабели диаметром 10-25 мм); Максимальное количество сплиттеров, устанавливаемых в муфту: 1х2 8шт; 1х4-4шт; 1х8- 2шт; 1х16- 1шт Максимальное количество розеток SC – 24; Рабочая температура – от -40 °С до +70 °С; Атмосферное давление – 70-150 kPa; Осевое растягивающее усилие > 2000Н/1мин; Растягивающее сопротивление – 2500Н/10 см2 (1мин); Сопротивление изоляции – 2*104MΩ; Напряжение пробоя – 15кВ/1мин ; Давление под водой – 50м/72ч; Радиус изгиба оптического волокна при выкладке в кассете ≥ 40мм. Низкие оптические потери.
Комплектация
№
|
Наименование
|
Кол-во шт.
|
1
|
Муфта в сборе
|
1
|
2
|
Крепление для подвеса муфты
|
1
|
3
|
Трубка герметизирующая на овальный ввод
|
1
|
4
|
Трубка герметизирующая на круглый ввод
|
8
|
5
|
Разветвительная для овального ввода
|
1
|
6
|
Стяжки кабельные
|
9
|
7
|
Гильза под сварку (60мм/40мм)
|
до 72
|
8
|
Провод заземления оконеченный
|
до 9
|
9
|
Трубка ПВХ-4мм длиной по 400мм
|
8
|
10
|
Фольга клеевая
|
2
|
11
|
Салфетка
|
1
|
12
|
Оптическая кассета 24
|
до 3
|
13
|
Кронштейн под адаптер SC SX
|
1
|
14
|
Абразивная лента
|
1
|
15
|
Селикагель
|
1
|
16
|
Зажим AMP
|
1
|
