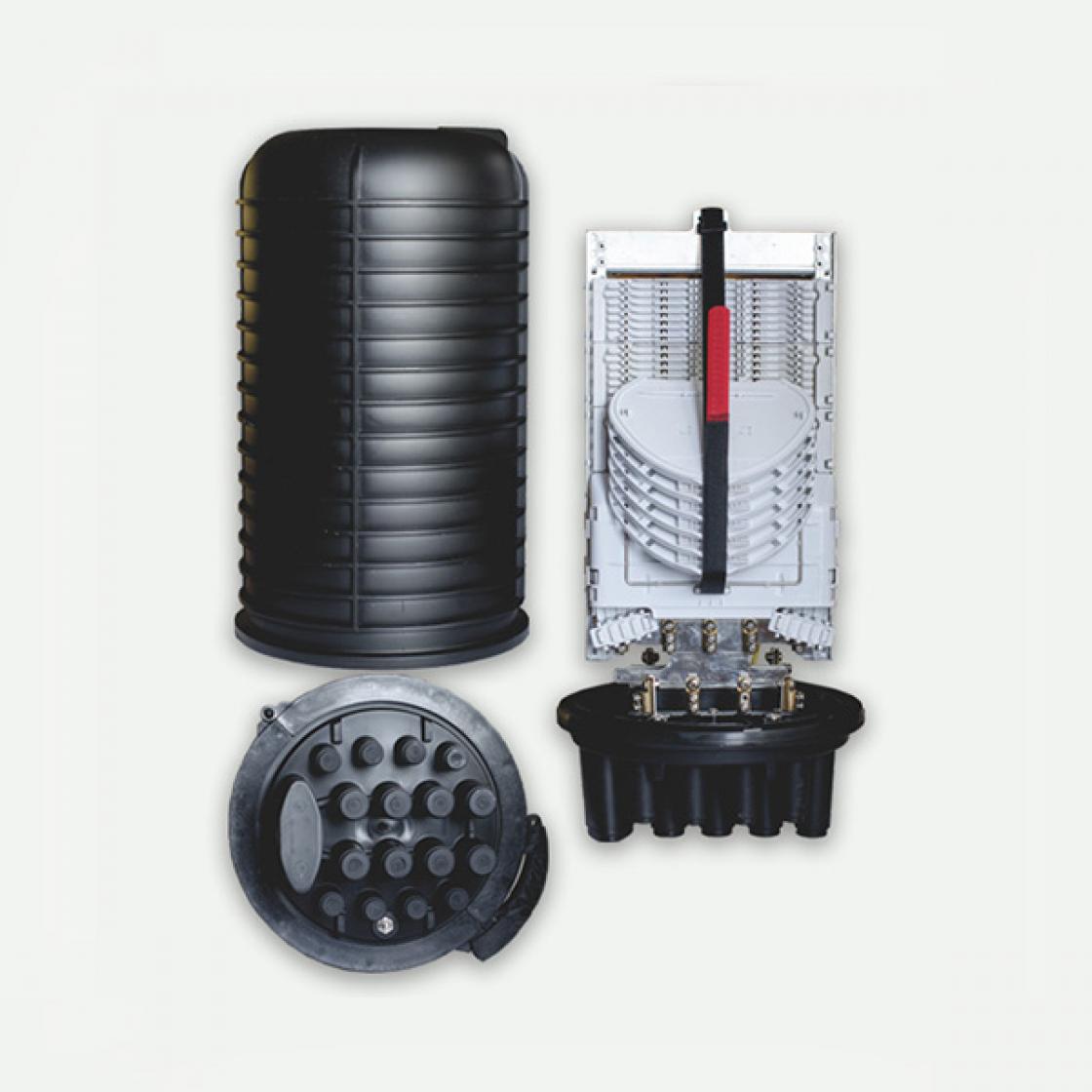

Муфта оптическая FOSC A16 до 144 волокон

Возможности

Муфта выполнена в купольном исполнении и имеет 17 кабельных вводов, что позволяет использовать ее в качестве тупиковой, разветвительной.
Корпус муфты изготовлен из высокопрочного пластика. Конструкция муфты имеет возможность легкого многократного доступа внутрь к кассетам; совместима с любыми типами волоконно-оптических кабелей (с одной/двумя оболочками, с одним/двумя силовыми элементами, бронированный и т. д.), а также приспособлена для укладки транзитного волокна.
Герметизация кабельных вводов осуществляется при помощи термоусаживаемого не армированного материала с клеевой прослойкой.
Конструкция муфты позволяет крепить ЦСЭ и периферийные силовые элементы сращиваемых ОК. В случае ввода в муфту бронированных кабелей имеется возможность через шпильку заземления и индивидуальных оконеченных проводников заземления (входят в комплект поставки в зависимости от заказа) заземлять бронированные кабели.
Муфта оснащается пластмассовым универсальным кронштейном-модулем, на котором можно установить до 4-х кассет по 12 волокон каждая. Общее количество кронштейнов-модулей составляет 6 штук.
При необходимости установки оконеченных оптических сплиттеров существует возможность установки держателя на 24 розетки/адаптера типа SC в виде дополнительной опции.
На корпусе муфты расположен клапан под насос для возможности подачи воздуха в муфту.

Характеристики

Габаритные размеры – 488х285мм;
Максимальная емкость – 288 сварок (24 кассеты по 12 сварок);
Максимальное количество кабельных вводов – 17 (8 круглых под диаметр кабелей 5-14 мм, 8 круглых под диаметр кабелей 5-20 мм и 1 овальный под кабели диаметром 10-25 мм);

При использовании оконеченных сплиттеров:

Максимальное количество розеток SC – 24;
Максимальное количество сплиттеров: 1/16 – 1 шт, либо 1/8 – 2 шт, либо 1/4 – 4 шт;
Максимальное количество сварок – 144.

При использовании неоконеченных сплиттеров:

Максимальное количество сплиттеров: 1/8 – 6 шт, либо 1/4 – 12 шт, либо 1/2 – 12 шт;
Максимальное количество сварок – 144.
Рабочая температура – от -40 С° до +70 С°;
Атмосферное давление – 70-150 kPa;
Осевое растягивающее усилие > 2000Н/1мин;
Растягивающее сопротивление – 2500Н/10 кв. сантиметров (1мин);
Сопротивление изоляции – 2*104 MΩ;
Напряжение пробоя – 15кВ/1мин ;
Давление под водой – 50м/72ч;
Радиус изгиба оптического волокна при выкладке в кассете ≥40мм. Низкие оптические потери.
