Описание
Оптическая муфта FOSC A8 предназначена для установки в местах распределения большого количества оптических кабелей малой емкости. Основное применение – использование на сетях FTTH в сегменте распределения. В зависимости от проектного решения, муфту А8 можно использовать при прокладке воздушным методом: на опоре или на тросу, в грунте, в кабельной канализации, на стенах зданий, для установки в специализированных шкафах.
Возможности

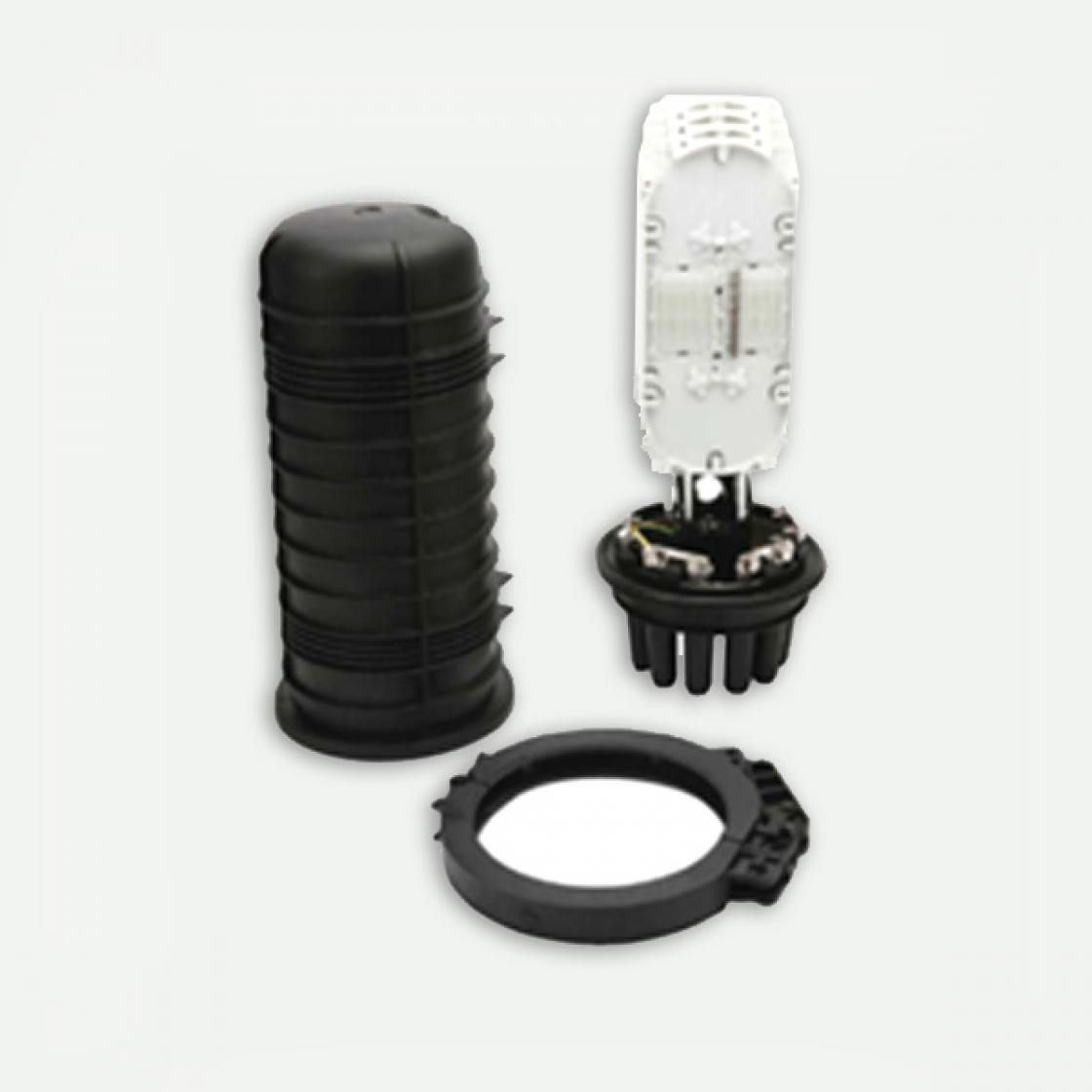

Муфта выполнена в купольном исполнении и имеет 9 кабельных вводов, что позволяет использовать ее в качестве тупиковой, разветвительной.
Корпус муфты изготовлен из высокопрочного пластика. Конструкция муфты имеет возможность легкого многократного доступа внутрь к кассетам; совместима с любыми типами волоконно-оптических кабелей (с одной/двумя оболочками, с одним/двумя силовыми элементами, бронированный и т. д.), а также приспособлена для укладки транзитного волокна.
Герметизация кабельных вводов осуществляется при помощи термоусаживаемого не армированного материала с клеевой прослойкой.
Конструкция муфты позволяет крепить ЦСЭ и периферийные силовые элементы сращиваемых ОК.
В случае ввода в муфту бронированных кабелей имеется возможность через шпильку заземления и индивидуальных оконеченных проводников заземления (входят в комплект поставки в зависимости от заказа) заземлять бронированные кабеля.
Муфта оснащается пластмассовым универсальным кронштейном, на котором можно установить до 4-х кассет по 24 волокна каждая.
При необходимости выкладки большого запаса оптических модулей (как прямых, так и транзитных), а также для возможности установки оптических сплиттеров и их расключение через адаптеры SC существует возможность установки дополнительного органайзера/кассеты в виде дополнительной опции.
На корпусе муфты расположен клапан под насос для возможности подачи воздуха в муфту.
Характеристики
Габаритные размеры – 420х180 мм;
Максимальная емкость – 96 сварок (4 кассеты по 24 сварки);
Максимальное количество кабельных вводов – 9 (8 круглых под диаметр кабелей 5-10 мм и 1 овальный под кабели диаметром 10-25 мм);
Максимальное количество сплиттеров, устанавливаемых в муфту – 2 шт (с делением либо 1/2, либо 1/4, либо 1/8), 1 шт (с делением 1/16);
Максимальное количество розеток SC – 18;
Рабочая температура – от -40 °С до +70 °С;
Атмосферное давление – 70-150 kPa;
Осевое растягивающее усилие > 2000Н/1мин;
Растягивающее сопротивление – 2500Н/10 см2 (1мин);
Сопротивление изоляции – 2*104MΩ;
Напряжение пробоя – 15кВ/1мин ;
Давление под водой – 50м/72ч;
Радиус изгиба оптического волокна при выкладке в кассете ≥ 40мм. Низкие оптические потери.
