Характеристики
Модификация

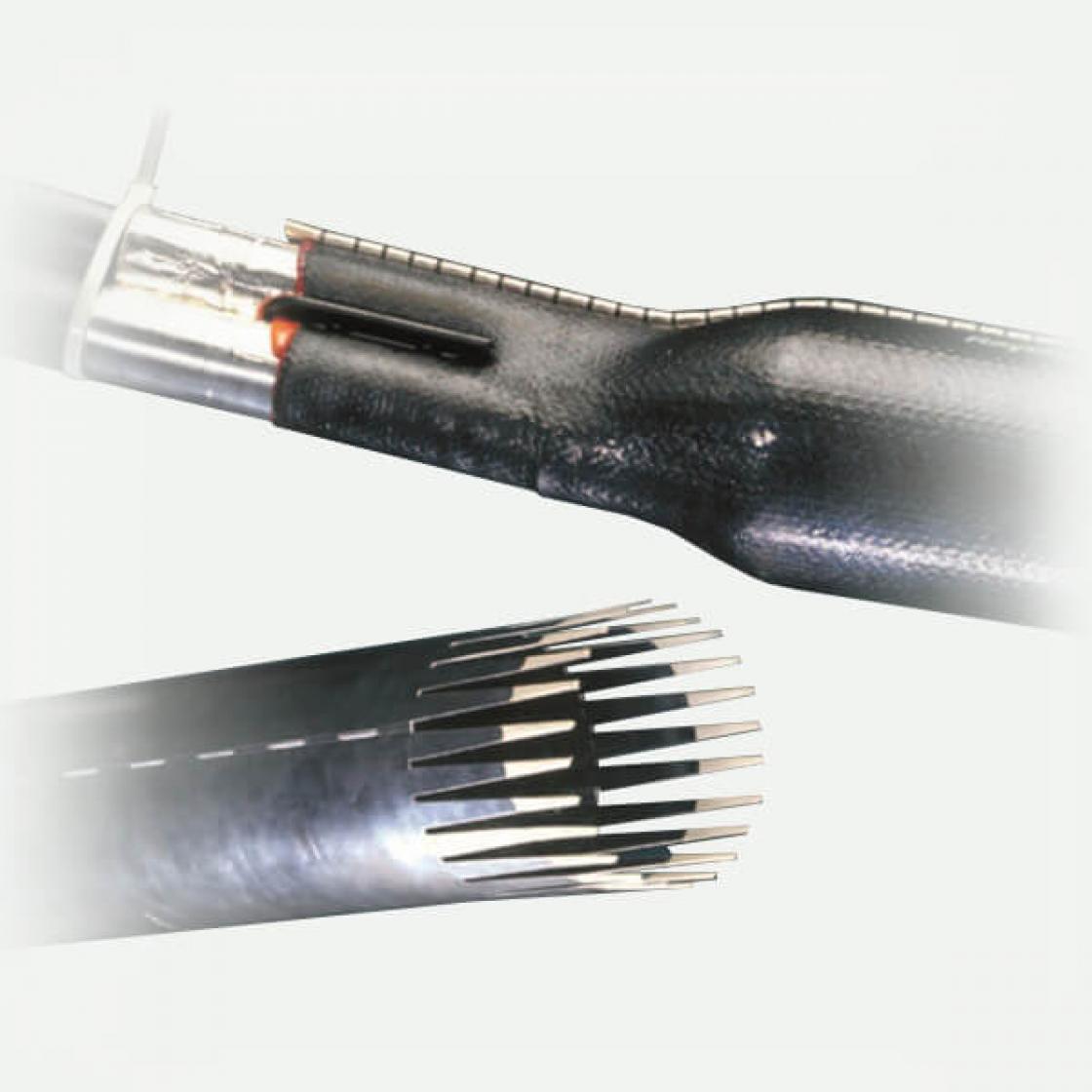

Комплект армированной термоусаживаемой муфты содержит все необходимые компоненты для герметизации, соединения и восстановление структуры кабеля. Диаметры манжет до и после усадки указываются в обозначении и соответствуют обозначениям.
Универсальность
Термоусаживаемая муфта приспособлена для монтажа в кабельном колодце, на столбе, стене и в грунте. Термоусаживаемая муфта применяется для бронированных или не-бронированных кабелей, имеющих полиэтиленовую, свинцовую, алюминиевую, стальную оболочки. Первый вариант муфты применяется для соединения кабелей, не содержащихся под избыточным давлением, в том числе заполненных гидрофобом, и комплекту-ется одним разветвительным комплектом. Второй вариант муфты применяется для кабелей, содержащихся под избыточным давлением, и отличается от предыдущей муфты термоусаживаемым композитным материалом, усиленным стекловолокном и отличающимся усиленной механиче-ской прочностью, при заказе может комплектоваться сменными воздушными кла-панами и разветвительными комплектами (разветвительный зажим, соединитель экрана).
Герметизация
Термоусаживаемая муфта гарантирует надлежащую герметизацию без необходи-мости изолирующего компаунда.
Корректность монтажа
Армированная термоусаживаемая манжета обеспечивает ясную, четкую индика-цию правильного монтажа при помощи термочувствительной и безопасной крас-ки, нанесенной на поверхность манжеты и изменяющей цвет под воздействием тепла, а также белых линий, проявляющихся под воздействием тепла в пазах со-единительной застежки. Монтаж и вскрытие муфты не требуют никаких специальных инструментов. Монтаж и вскрытие производятся при температуре не более 125°С. В месте срост-ка температура при монтаже не превышает 65°С.
Возможности подклю-чения
Термоусаживаемая муфта имеет возможность вскрытия без повреждения жил, оболочки кабеля и соединителей. Термоусаживаемая муфта применима как для прямого, так и разветвительного соединения и совместима с любым типом и конструкцией кабеля. Термоусаживаемая муфта позволяет ввод до 4 кабелей с каждого конца, и до 24 кабелей в кабельной шахте. На десять термоусаживаемых муфт второго варианта поставляются пять развет-вительных комплектов (зажимов), позволяющих сделать разветвление на два ка-беля. При необходимости разветвления на большее число кабелей на каждый до-полнительный кабель заказывается ещё один разветвительный комплект с малым, средним или с большим зажимом.
Материал
Термоусаживаемая муфта изготовлена из армированного композитного ламинанта с интегрированной в нее алюминиевой фольгой как барьер от пара и влажности и полностью восстанавливает конструкцию оболочки кабеля. Изнутри муфта покрыта термоплавким клеевым слоем, который герметизирует муфту и скрепляет манжету с каркасом и оболочкой кабеля в процессе монтажа. Толщина алюминиевого барьера от влажности составляет 7-12 микрон. Каркасный экран, устанавливаемый под термоусаживаемой манжетой, выполнен из металла (в кабелях свыше 300 пар) или из материала многослойной картонной структуры с нанесённой на внешней части картона алюминиевой фольгой. Каркас не повреждает кабельную оболочку в процессе монтажа термоусаживае-мой муфты. Герметизация и механическая прочность соединения различных кабелей при раз-ветвительной конфигурации выполняется при помощи трехштифтового зажима с нанесенным на средний штифт термоплавким клеевым слоем. Все металлические части муфты из антикоррозийного материала.
Монтажная темпера-тура
Муфта монтируется при температурах от -10°C до +45°C.
Особенности
Муфта позволяет монтаж на изогнутых и овальных кабелях, а также обеспечивает соединение разнородных кабелей
Стойкость к механи-ческим воздействиям
Термоусаживаемая муфта является стойкой к жесткому пламени и распростране-нию трещин. Термоусаживаемая муфта является стойкой к синусоидальным колебаниям 10 Гц с амплитудой перемещения 3 мм (в каждую сторону) в течение 10 дней. Термоусаживаемая муфта является стойкой к усилию сдавливания 1000 Н при температурах от -15 до +45±2°C. Термоусаживаемая муфта должна быть стойкой к кручению кабеля в месте его ввода в муфту , вокруг оси на 45° в обе стороны в течении 5 минут. Термоусаживаемая муфта является стойкой к изгибу кабеля на 45° в обе стороны. Термоусаживаемая муфта является стойкой к удару груза весом 1 кг с высоты 2 метра при температуре от -15 до +45°C. Термоусаживаемая манжета соответствует следующим характеристикам: проч-ность на отрыв 200 Н / 25 мм при температуре 23°С на полиэтиленовой основе и 100 Н / 25 мм при температуре 60°С на свинцовой основе; прочность на сдвиг 200 Н при температуре 60°С; усадка по длине – менее 5% от общей длины; термо-плавкий клей – сопротивление к отслаиванию при силе 100 Н на подложке из свинца или полиэтилена на длину в 25 мм.
Стойкость к условиям окружающей среды
Термоусаживаемая муфта является стойкой к агрессивным средам, например, к автомобильному дизельному топливу. Смонтированная муфта является стойкой к перепадам температур от 60±2 до -40±2°C в течение 1,5 часов.
Электрические характеристики
Диэлектрическая прочность минимум 12 кВ/мм. Муфты не снижают сопротивление изоляции и испытательное напряжение кабе-лей связи, в том числе и неоднородность волнового сопротивления, переходное затухание кабелей на кабельном участке. Сопротивление изоляции муфты, смонтированной на кабеле с полиэтиленовой оболочкой (шлангом) поверх металлической оболочки (брони), не менее 2000 МОм.
Надёжность
Гарантийный срок эксплуатации муфт и комплектующих – 12 месяцев с момента введения их в эксплуатацию. Гарантийный срок хранения муфт и комплектующих не ограничен. Срок службы муфт – не менее 20 лет.
Электробезопасность
Муфты обеспечивают защиту персонала от соприкосновения с токоведущими частями кабеля.
Пожарная безопас-ность
Воздействие пламени горелки на манжету не поддерживает процесс горения.
Материал продукции
Соответствует экологическим и санитарным нормам.
Условия хранения
Несмонтированные компоненты имеют возможность хранения на складе при тем-пературе от -30 до +60°С без ухудшения характеристик хранимой продукции.
Типоразмеры
Термоусаживаемые муфты XAGA маркируются следующим кодом AAAA-BBB/CC-DDD, где АААА – 500 (для сетей без давления) или 1000 (для сетей под давлением), ВВВ – макси-мальный диаметр сростка, СС – минимальный диаметр сростка, DDD – расстояние между срезами оболочек кабеля. Доступны следующие типоразмеры:
