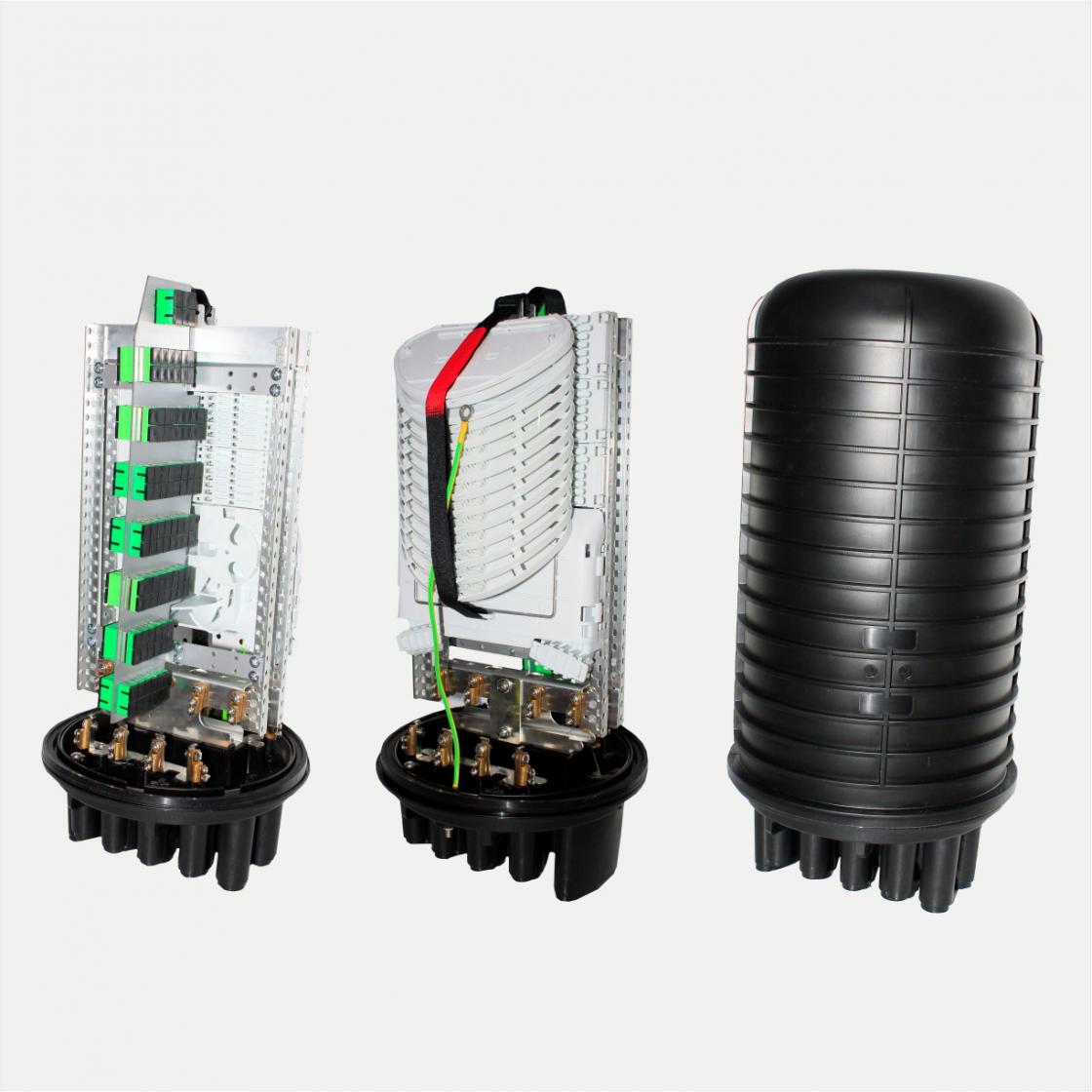

Оптическая муфта FOSC A16 с кронштейном для адаптеров SC-108port

Характеристики

Назначение

Оптическая муфта FOSC A16 предназначена для установки в местах распределения большого количества оптических кабелей. Основное применение – использование на сетях GPON FTTH в сегменте распределения. В зависимости от проектного решения, муфту А16 можно использовать при прокладке воздушным методом: на опоре, в грунте, в кабельной канализации, на стенах зданий, для установки в специализированных шкафах.

Возможности

Муфта выполнена в купольном исполнении и имеет 17 кабельных вводов, что позволяет использовать ее в качестве тупиковой, разветвительной. Корпус муфты изготовлен из высокопрочного пластика. Конструкция муфты имеет возможность легкого многократного доступа внутрь к кассетам; совместима с любыми типами волоконно-оптических кабелей (с одной/двумя оболочками, с одним/двумя силовыми элементами, бронированный и т. д.), а также приспособлена для укладки транзитного волокна. Герметизация кабельных вводов осуществляется при помощи термоусаживаемого не армированного материала с клеевой прослойкой. Конструкция муфты позволяет крепить ЦСЭ и периферийные силовые элементы сращиваемых ОК. В случае ввода в муфту бронированных кабелей имеется возможность через шпильку заземления и индивидуальных оконеченных проводников заземления (входят в комплект поставки в зависимости от заказа) заземлять бронированные кабели. Муфта оснащается пластмассовым универсальным кронштейном-модулем, на котором можно установить до 4-х кассет по 12 волокон каждая. Общее количество кронштейнов-модулей составляет 6 штук. На корпусе муфты расположен клапан под насос для возможности подачи воздуха в муфту.

Технические характеристики

Габаритные размеры – 504x298x242мм; Максимальная емкость – 144 сварок (12 кассет по 12 сварок); Максимальное количество кабельных вводов – 17 (8 круглых под диаметр кабелей 6-16 мм, 8 круглых под диаметр кабелей 6-21мм и 1 овальный под кабели диаметром 10-25 мм); Максимальное количество сварок – 144. Рабочая температура – от -40 С° до +70 С°; Атмосферное давление – 70-150 kPa; Осевое растягивающее усилие > 2000Н/1мин; Растягивающее сопротивление – 2500Н/10 кв. сантиметров (1мин); Сопротивление изоляции – 2*104 MΩ; Напряжение пробоя – 15кВ/1мин ; Давление под водой – 50м/72ч; Радиус изгиба оптического волокна при выкладке в кассете ≥40мм. Низкие оптические потери.
