Описание

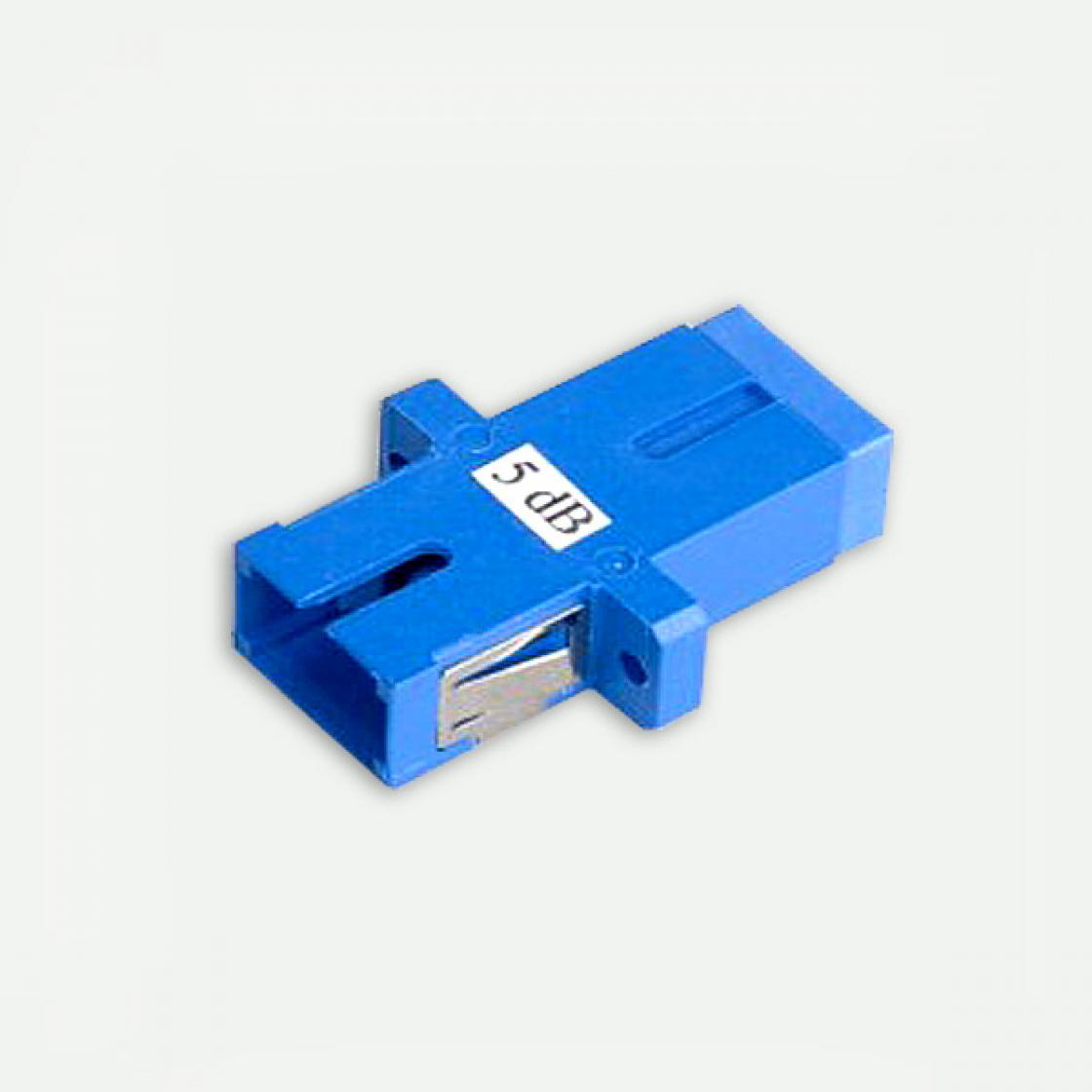

Фиксированный аттенюатор-розетка типа FC, SC, ST, LC имеет присоединительные размеры и внешний вид стандартной оптической розетки FC, SC, ST и LC соответственно. Выпускается с коэффициентом затухания 5; 10; 15 и 20 дБ, задаваемым калиброванным воздушным зазором.
Характеристики
| Параметры |
Единица измерения |
Показатели |
| Оптический уровень |
дБ |
1 ~ 20, 25, 30 |
| Вносимые потери |
дБ |
1 ~ 10
11~ 20
25 ~ 30
|
±0.5
±1.0
±2.0
|
| Обратные потери |
дБ |
SPC
UPC
APC
|
≥40
≥55
≥65
|
| Рабочая длина волны |
нм |
1310 или 1550 |
| Рабочая температура |
°С |
-40 ~ +80 |
| Влажность |
(°С), % |
(60), 90% |
Размеры оптического аттенюатора SC/PC TYPE
Размеры оптического аттенюатора SC/APC TYPE
Размеры оптического аттенюатора FC/PC TYPE
Размеры оптического аттенюатора FC/APC TYPE
Размеры оптического аттенюатора ST TYPE
Размеры оптического аттенюатора LC TYPE
Показатели Прямых и обратных потерь
| Уровень |
Прямые потери, дБ |
Обратные потери, дБ |
| 1 ~ 10 |
±0.5 |
UPC: > 55
APC : > 65
|
| 11 ~ 25 |
±1.0 |
| 25 |
±1.5 |
| 30 |
±2.0 |
| Параметры |
Показатели |
| Рабочая длина волны, нм |
1250 ~ 1650 |
| Рабочая температура, °С |
-40°С ~ 75°С |
