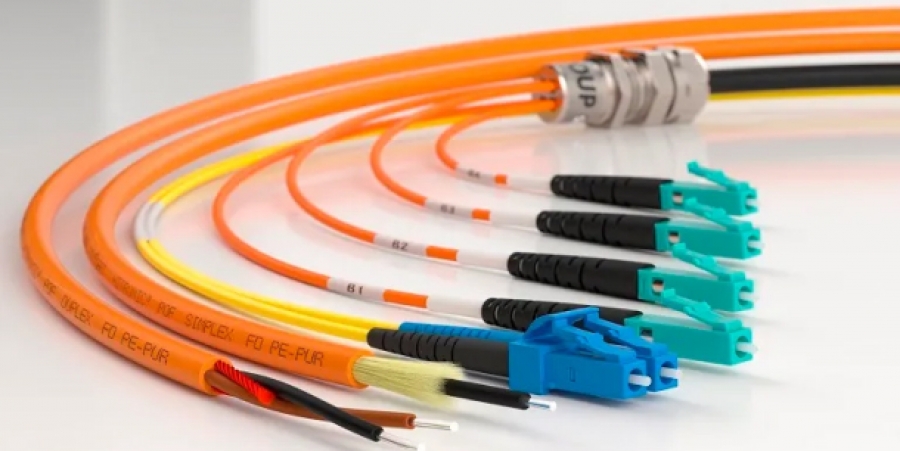

Волоконно-оптический кабель: виды и характеристики

Волоконно-оптический кабель присутствует практически в каждом коммуникационном проекте, будь то установка DAS или базовая станция с беспроводным транзитом. В зависимости от типа и особенностей конструкции, кабель может быть предназначен для выполнения самых разных промышленных и производственных задач.

Оптоволоконный кабель: типы и разновидности

Как правило, в системах используются многомодовый или одномодовый оптоволоконный кабель. В технической документации они обозначаются как OM3 или OM4. Рассмотрим более подробно технические аспекты о наименовании и спецификации для многомодового и одномодового оптоволокна.

Многомодовые волоконно-оптические кабели связи — OM1, OM2, OM3, OM4 и OM5

Многомодовые волокна обозначаются символом OM (optical mode). Многомодовый кабель рассеивает свет на несколько путей по мере его прохождения по сердечнику. Это позволяет повысить пропускную способность на коротких и средних расстояниях. Однако на более длинных участках кабеля несколько путей света могут вызвать искажения на приёмном конце, что приведёт к нечёткой и неполной передаче данных. По этой причине многомодовый кабель обычно используется только для коротких расстояний, например, в центрах обработки данных.

Чем ещё примечательны многомодовые волоконно-оптические кабели связи

За 30 лет многомодовое волокно прошло долгий путь развития. Оно развивалось вместе с растущим спросом на большую скорость передачи данных. Поскольку волокна OM1 и OM2 не могли поддерживать более высокие скорости, OM3 и OM4 стали основным выбором многомодового волокна для поддержки 25G, 40G и 100G Ethernet. Поскольку стали предъявляться ещё более высокие требования, для расширения преимуществ многомодового волокна в центрах обработки данных было разработано OM5.

Одномодовые волоконно-оптические кабели связи — OS1 и OS2

Одномодовые волокна имеют обозначение OS или Optical Single-mode Fiber. Одномодовый кабель имеет гораздо меньшую сердцевину (8-9 мм), чем многомодовый аналог, и использует единственный путь (режим) для передачи света. Основное различие между одномодовыми кабелями OS1 и OS2 заключается в конструкции кабеля, а не в оптических характеристиках. Кабель типа OS1 использует плотную буферизованную конструкцию, в то время как OS2 — свободную трубчатую или выдувную конструкцию кабеля.

1. Однорежимный буферизованный кабель OS1. Каждое волокно имеет собственное защитное двухслойное покрытие (с цветовой маркировкой для идентификации). Один слой — пластик, а другой — водонепроницаемый акрилат. Плотный буфер позволяет создать кабель меньшего размера и веса, более гибкий и устойчивый к повреждениям. Монтаж такого кабеля проще, так как нет геля для очистки и не требуется комплект для заделки разъёмов. Система применяется в таких приложениях как локальные петли телекоммуникационных сетей на умеренных расстояниях, локальные сети и линии связи "точка-точка" в городах, зданиях, заводах, офисных парках или кампусах. OS1 поддерживает скорости до 10G и расстояния до 10 км.

2. OS2 Одномодовый кабель со свободной трубкой. Все волокна, по сути, являются "голыми", за исключением внешнего покрытия. Каждое волокно имеет цветное покрытие для идентификации. Кроме этого покрытия, волокно "плавает" внутри прочной, устойчивой к истиранию трубки увеличенного размера, обычно заполненной оптическим гелем, который защищает волокно от влаги. Для заделки разъёмов требуется комплект для развальцовки. Система применяется там, где нужно большое количество волокон: магистральные и транзитные линии связи на большие расстояния, прямые прокладки вдоль улиц и железных дорог. OS2 может поддерживать скорости до 100 Гбит/с и расстояния до 200 км.
